Test: Huntkey Jumper 300G Planet 3DNow! Edition - 300 Watt und 80Plus Gold (5/7)

Ripple & Noise Messung

Restwelligkeit und Rauschen des Netzteils

Ein optimales PC Netzteil würde genau konstant 12V an den 12V Ausgängen liefern. Bei PC Netzteilen, die bekanntlich Gleichstrom aus Wechselstrom generieren, ist diese Situation aber nicht gegeben. Die Gleichspannungen enthalten hier überlagerte minimale Schwankungen. In ein Diagramm aufgetragen ist die Ausgangsspannung somit keine gerade (optimale Situation) sondern eine Welle (Ripple) mit zusätzlichen Ausschlägen/Störungen (Noise). Diese Wellen und Störungen kann man mit einem Oszilloskop sichtbar machen. In den ATX Spezifikationen ist dazu genau festgelegt, wie die Restwelligkeit zu messen ist und welche Toleranzen zu erfüllen sind. So darf die Restwelligkeit auf der 12V Leitung maximal 120 mV und auf der 3,3 und 5 V Leitung maximal 50 mV betragen.

Das Jumper 300G gibt sich auch hier keine Blöße. Die Ripple & Noise Werte sind allesamt gut bis sehr gut. Interessant ist, dass unser Testexemplar bei hoher Belastung der 12V Schiene sogar bessere Ripple & Noise Werte brachte als bei geringer Belastung. Normal ist es eher umgekehrt, wie bei der 3,3V und 5V Leitung zu sehen, bei der die Werte mit geringerer Belastung sinken.

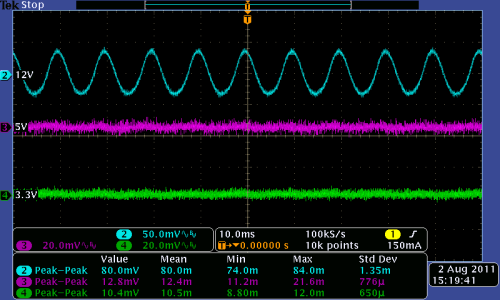

Interessant ist auch beim Jumper 300G, dass die Werte selbst bei sehr hohem Overload nicht ausbrechen und immer noch weiter unter den erlaubten Toleranzen bleiben. Sprich auch beim Betrieb mit 400 Watt sind die Ripple & Noise Werte sehr gut.

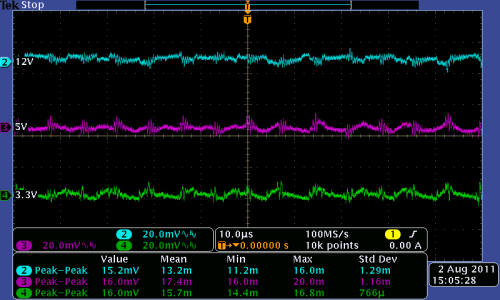

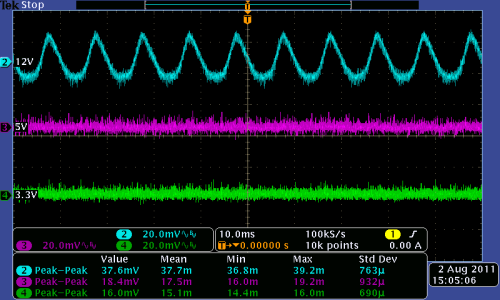

Messung bei 100%

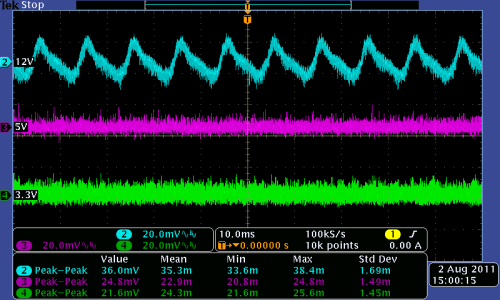

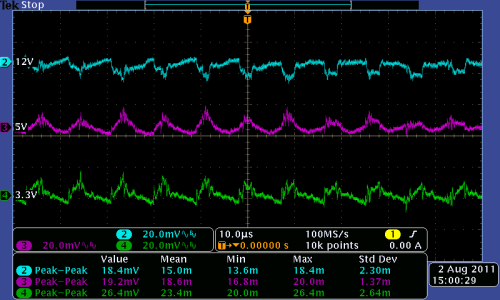

Messung bei 50%

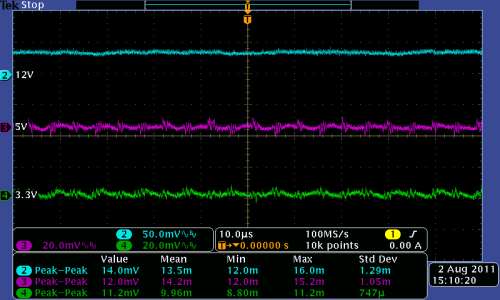

Messung bei 20%
